מרחיקי HDMI כשמם, מרחיקים אותות HDMI למרחק רב. המכשירים מעבירים את המידע על כבלים קיימים (דוגמת כבלי רשת וכבלים אופטיים) על מנת להרחיק את אות הוידאו ממקור אחד לקלט (טלוויזיה/מקרן) ואף לקלטים רבים מרוחקים יותר. ישנם סוגים רבים של מרחיקים, פשוטים ומורכבים, ובמאמר זה נסקור אותם ואת כל הדרכים להרחיק HDMI.

מתי ומדוע נשתמש במרחיק HDMI?

מטרת המרחיק הינה להתגבר על הבעיות הנובעות מהשימוש בכבלי HDMI רגילים:
  1. הנחתה של הסיגנל שנובעת מכבלי HDMI מעל 15 מטרים. על מגבלת אורך זו יכולים להשפיע מספר גורמים כגון:
    • איכות כבל ה HDMI שבשימוש.
    • איכות המכשיר המשדר ועוצמת הסיגנל שלו (ממיר או מחשב).
    • איכות מכשיר הקלט (טלוויזיה).
    • שימוש במתגים, מפצלים, מתאמים, מאריכים וכדומה.
    • השפעות סביבתיות (הפרעות RF גלי רדיו, EMI).
  2. קושי בהעברת כבלי HDMI בצינורות, קירות ותעלות עקב גודל המחבר (קונקטור) והמורכבות בהתקנתו באופן עצמאי.

איך בנוי מרחיק HDMI ואילו סוגים יש?

מרחיק HDMI בסיסי בנוי ממשדר שמחובר לקלט הוידאו ומקלט שמחובר לפלט הוידאו. המשדר והמקלט מחוברים בעזרת כבל רשת. למרחיקים יש שדרוגים רבים כגון IR, חולץ אודיו, חיבור PoE, פיצול אות הוידאו, חיבור KVM ועוד.

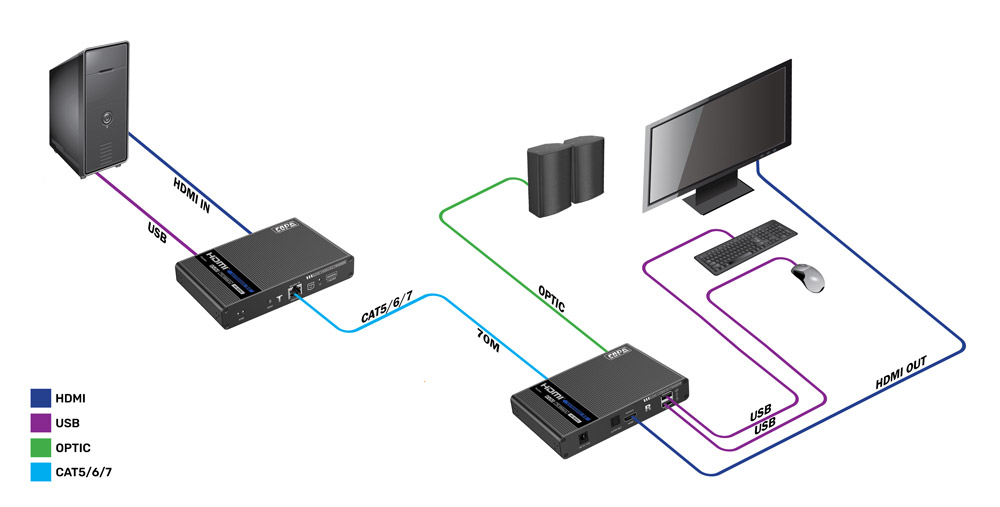

מרחיק hdmi על כבל רשת

סוגי מרחיקי HDMI:

  • מרחיק HDMI על גבי כבל רשת –

הפתרון הנגיש והנפוץ ביותר. פתרון זה מחייב שימוש בכבל רשת באיכות גבוהה (למרחיק זה מגוון פונקציות מתקדמות אשר נסקור בהמשך).

  • מרחיק HDMI על גבי כבל אופטי –

לרוב, פתרון זה יתאים להתקנות המתבצעות על ידי איש מקצוע ולשימוש המיועד למרחקים גדולים במיוחד. פתרון זה משמש יציבות גבוהה והגנה מהפרעות EMI ו RF. בנוסף,מרחיק זה מותאם לשימושים צבאיים עקב חוסר היכולת להתחבר לכבל אופטי ובכך להעלות את רמת ביטחון המידע.

  • מרחיק HDMI אלחוטי -

מרחיק זה לא דורש כבלים ועובד על גבי WiFi. מרחיק זה דורש חיבור אינטרנט חזק.

  • מגבר כבל HDMI -

פתרון נוח וקל ללא תוספות וללא פונקציות נוספות כמו שניתן למצוא במרחיק HDMI. פתרון זה אינו נותן מענה לבעיית קושי העברת הכבל בצינורות או מקומות צרים ונדרש להשתמש בספק כוח ולכן המגבר צריך להימצא באזור עם שקע חשמל.

  • כבל HDMI אופטי -

פתרון נהדר להרחקת HDMI עד 100 מטרים ללא צורך בידע טכני או חשמל. בנוסף, ניתן להשתמש כבל HDMI אופטי עם ראש פריק ובכך להתמודד עם הקושי בהעברת הכבל בצינורות.

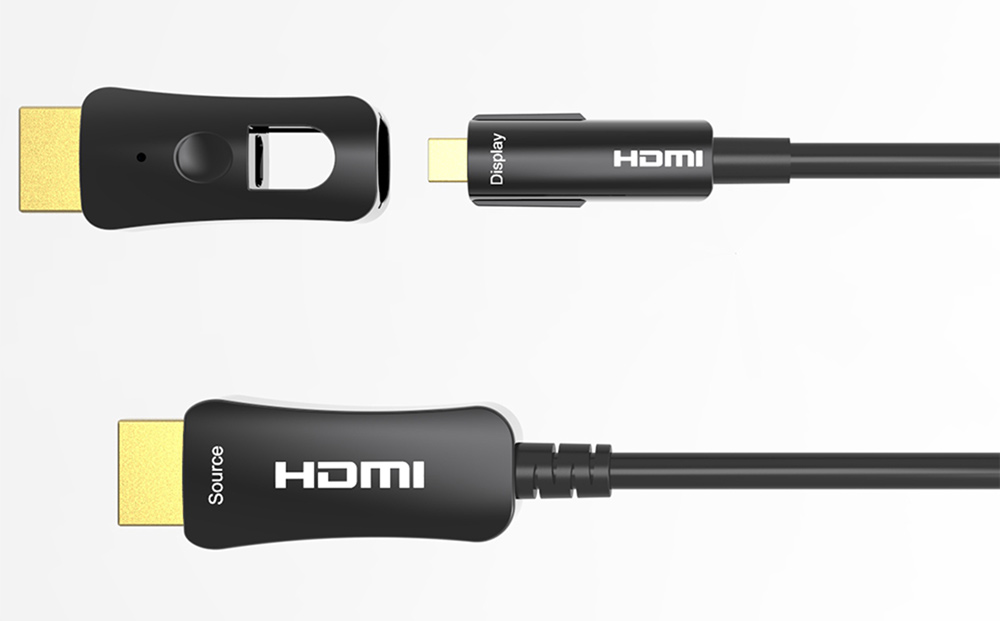

כבל HDMI אופטי ראש פריק

הרחבות ופונקציות נוספות למרחיקי HDMI מבוססי כבל רשת:

מרחיק HDMI IR

פונקציה זו מיועדת לשליטה מרוחקת במכשירים הפועלים על תדר אינפרה אדום כגון ממירים (יס/הוט). כך, נוכל למקם את הממיר בחדר ארונות ולשלוט בו ולהחליף ערוצים דרך מרחיק ה HDMI למרות שהממיר עצמו מרוחק מאוד מהמסך.

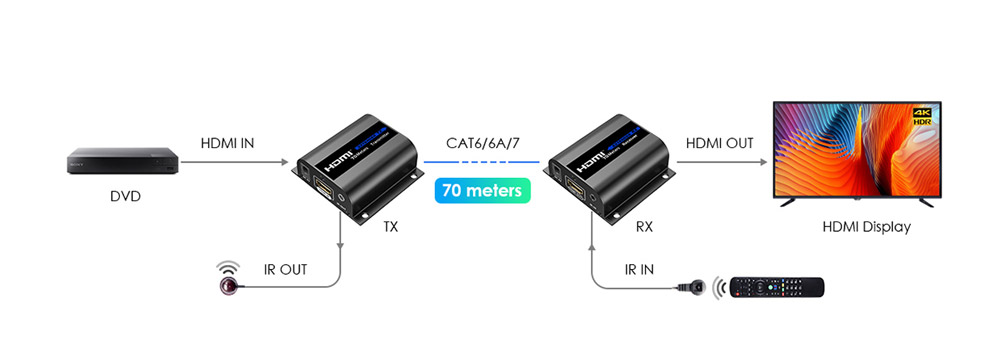

מרחיק hdmi ir

מרחיק HDMI KVM

מה זה KVM? קיצור של keyboard video mouse. מרחיק זה תומך בחיבור עכבר ומקלדת להרחקת מחשב. לשליטה מלאה במחשב נזדקק להרחיק לא רק את הוידאו למסך המחשב אלא גם את העכבר והמקלדת וחיבורי USB נוספים ולכן נשתמש במרחיק מיוחד שיכול להעביר גם את המידע הזה.

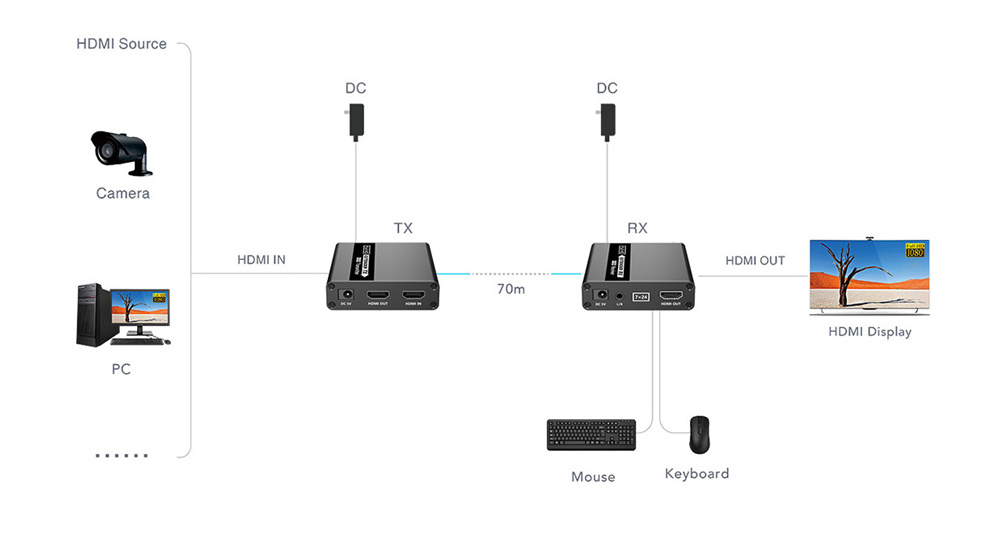

מה זה KVM

מרחיק HDMI תומך העברת אודיו

במרחיק זה נשתמש כאשר נרצה להעביר אות וידאו אך גם אודיו כמו בהעברת מחשב או ממיר למסך טלוויזיה מרוחק. במרחיקים התומכים בהעברת אודיו נוכל לחלוץ את האודיו דרך המרחיק לשימוש במערכת אודיו חיצונית או להעביר את האודיו דרך כבל ה HDMI במידה ותומך ARC ובכך האודיו יעבור ישירות למסך.

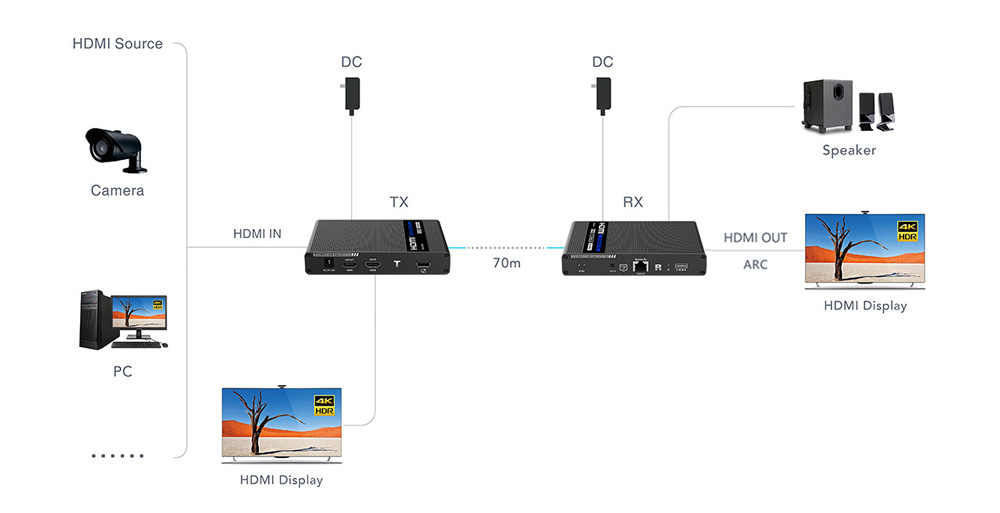

מרחיק hdmi חולץ אודיו

מרחיק HDMI תמוך PoE

להפעלת מרחיק HDMI אנו צריכים לחבר ספק כוח ל- 2 המרחיקים (לפלט ולקלט האודיו) אך ישנם מרחיקים התומכים PoE להעברת הוידאו ללא הצורך בשימוש בספק כוח (חשמל) בצד הקלט (המסך). פונקציה זו חוסכת בכבילה מסובכת וחוסכת בספק כוח נוסף בצד הקלט.

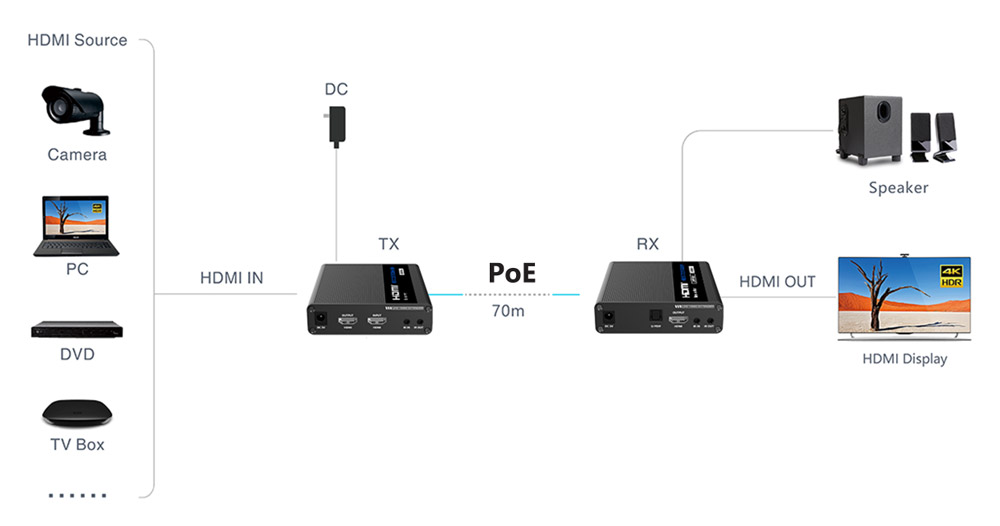

מרחיק hdmi poe

מרחיק HDMI עם מפצל HDMI

פונקציה נפוצה כאשר נרצה לשדר במקביל את אות הוידיאו למספר רב של מסכים כמו בחנות טלוויזיות או שידור פרסומות בקניון וכו. למרחיק זה נדרש להוסיף סוויץ רשת אשר יחבר את מרחיק הפלט לשאר מרחיקי הקלט.

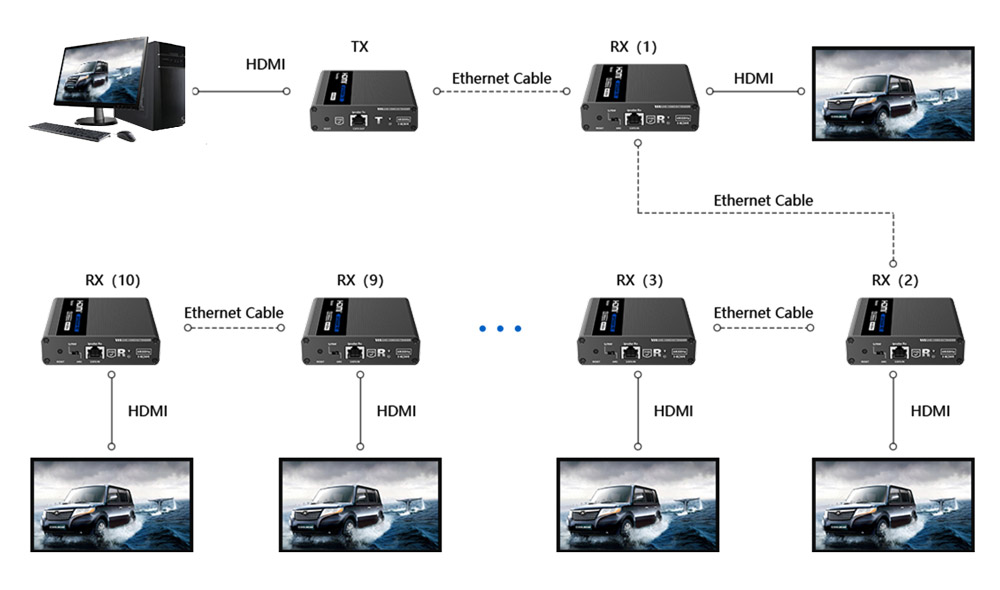

מרחיק ומפצל HDMI

מרחיק HDMI או כבל HDMI אופטי?

התשובה פשוטה מאוד, אם מטרתכם העברת וידאו למרחק רב בלבד, כבל HDMI אופטי יעשה את העבודה בצורה מעולה. כאשר נרצה להוסיף תכונות נוספות להרחקת הוידאו כגון IR, KVM, פיצול מסכים ועוד נעשה שימוש במרחיק HDMI.

  כבל HDMI אופטי  מרחיק HDMI
מרחק שידור 100 מטרים V V
קלות השחלת כבל בצינור נדרש כבל עם ראש פריק V
ARC V V
KVM   V
IR   V
חולץ אודיו   V
פיצול מסך   V

איך בוחרים מרחיק HDMI?

כאמור, ישנם מרחיקים למרחקים שונים, ברזולוציות שונות עם פיצירים והרחבות נוספות אשר נועדו למרחקים שונים ולרזולוציות שונות. הנה כמה שאלות שיעזרו לך להחליט איזה מרחיק HDMI אתה צריך:
  • באיזו רזולוציה אני מעוניין להעביר את השידור?
  • לאיזה מרחק אני נדרש להעביר את השידור?
  • האם ישנו כבל קיים או שנדרשת התקנה?
  • האם אני רוצה שליטת IR? (בחיבור ממיר שידור לדוגמה)
  • האם אני צריך לפצל את אות האודיו? (בחיבור מערכת שמע נפרדת לטלוויזיה לדוגמה)
  • האם אני צריך לראות את מקור הוידאו גם במקלט וגם במשדר? (לשליטת מחשב בארון תקשורת או לפיצול מסך)
  • האם אני זקוק לשימוש ב PoE? (במידה ואין ברשותם מקור חשמל באזור קלט הוידאו, הטלוויזיה)
  • האם אני מרחיק מחשב ועלי לחבר מקלדת ועכבר?

דוגמאות לשימוש במרחיקי HDMI:

  • ריכוז כל ממירי השידור (כמו יס והוט) בארון חשמל או חדר ספציפי והעברת אותת הודיאו לכל חדר בבית. כמובן שהמרחיק נדרש לתמוך IR כדי שנוכל לשלוט בממיר גם מהחדר.
  • במידה ונרצה למקם את המחשב והמסך לא באותו החדר אלא בחדר תקשורת מקורר או אפילו עקב חוסר מקום, נוכל למקם את המחשב היכן שנרצה ולהרחיקו למקום אחר בעזרת העברת ה HDMI מקלדת, עכבר וחיבורי USB.
  • הרחקת ופיצול פלט וידאו לקלטים מרובים לתצוגה בשדות תעופה או חנויות.

הרחקת HDMI - לא מה שחשבתם

לסיכום, ישנם דרכים רבות להעברת אותות וידיאו אם על ידי כבל HDMI אופטי או על ידי מרחיקי HDMI מתוכמים יותר. שימו לב לאפיין נכון את צורך המרחיק, לחשוב על העתיד ולקנות מכשיר איכותי ללא דילאי בשידור ושיחזיק לשנים רבות.


למה צריך להרחיק HDMI?
כבל HDMI אפקטיבי בערך עד 15 מטרים. כשרוצים כבל ארוך יותר, נשתמש במרחיק HDMI.
עד איזה מרחק אפשר להרחיק HDMI?
ישנם המון פתרונות, אך התשובה הקצרה היא 100 ק״מ.
מה ההבדל בין מרחיק HDMI לכבל HDMI אופטי?
שינהם יכולים לתפקד כמרחיק HDMI אך לכבל אין את כל היכולות של מרחיק כמו IR, KVM ועוד.
